循环流化床干法脱硫技术详解：工艺原理与应用实践

前言

循环流化床干法脱硫（CFB-FGD，Circulating Fluidized Bed Flue Gas Desulfurization）是介于湿法和干法之间的一种半干法脱硫技术。该技术以循环流化床原理为基础，通过在反应器内形成高速气固两相流态化状态，使脱硫剂（消石灰）与烟气中的SO₂充分接触反应，实现高效脱硫。循环流化床干法脱硫具有投资适中、占地面积小、节水环保等优点，特别适用于中小型锅炉和缺水地区的烟气治理。

一、循环流化床脱硫原理

1.1 反应机理

循环流化床干法脱硫主要使用消石灰（Ca(OH)₂）或生石灰（CaO）作为脱硫剂。以消石灰为例，核心反应如下：

脱硫反应：

Ca(OH)₂ + SO₂ → CaSO₃·½H₂O + ½H₂O

Ca(OH)₂ + SO₂ + ½O₂ → CaSO₄·2H₂O

消石灰制备（如果使用生石灰）：

CaO + H₂O → Ca(OH)₂

1.2 反应特点

循环流化床内的反应具有以下特点：

气固接触充分： 固体颗粒在反应器内高速循环流动，气固接触面积大，传质效率高

反应速度快： 消石灰与SO₂的反应在0.5~2秒内完成

脱硫效率高： 效率可达85%~92%，介于湿法和传统干法之间

添加剂促进： 可添加飞灰、水泥熟料等作为床料，改善流化状态

二、系统组成与工艺流程

2.1 工艺流程图

燃煤锅炉 → 省煤器 → 循环流化床反应器 → 布袋除尘器 → 引风机 → 烟囱
                ↑                              ↓
            消石灰供给 ← 脱硫剂制备系统 ←←← 循环灰返回
                ↓
           脱硫灰排放

2.2 核心设备

循环流化床反应器：

• 塔体为垂直圆筒形（耐温耐腐内衬）
• 顶部设扩大段（降低烟气流速，减少固体物料带出）
• 底部设布风装置（风帽或筛板）
• 脱硫剂通过喷射装置在反应器入口或中部喷入
• 反应器压降：800~1200 Pa

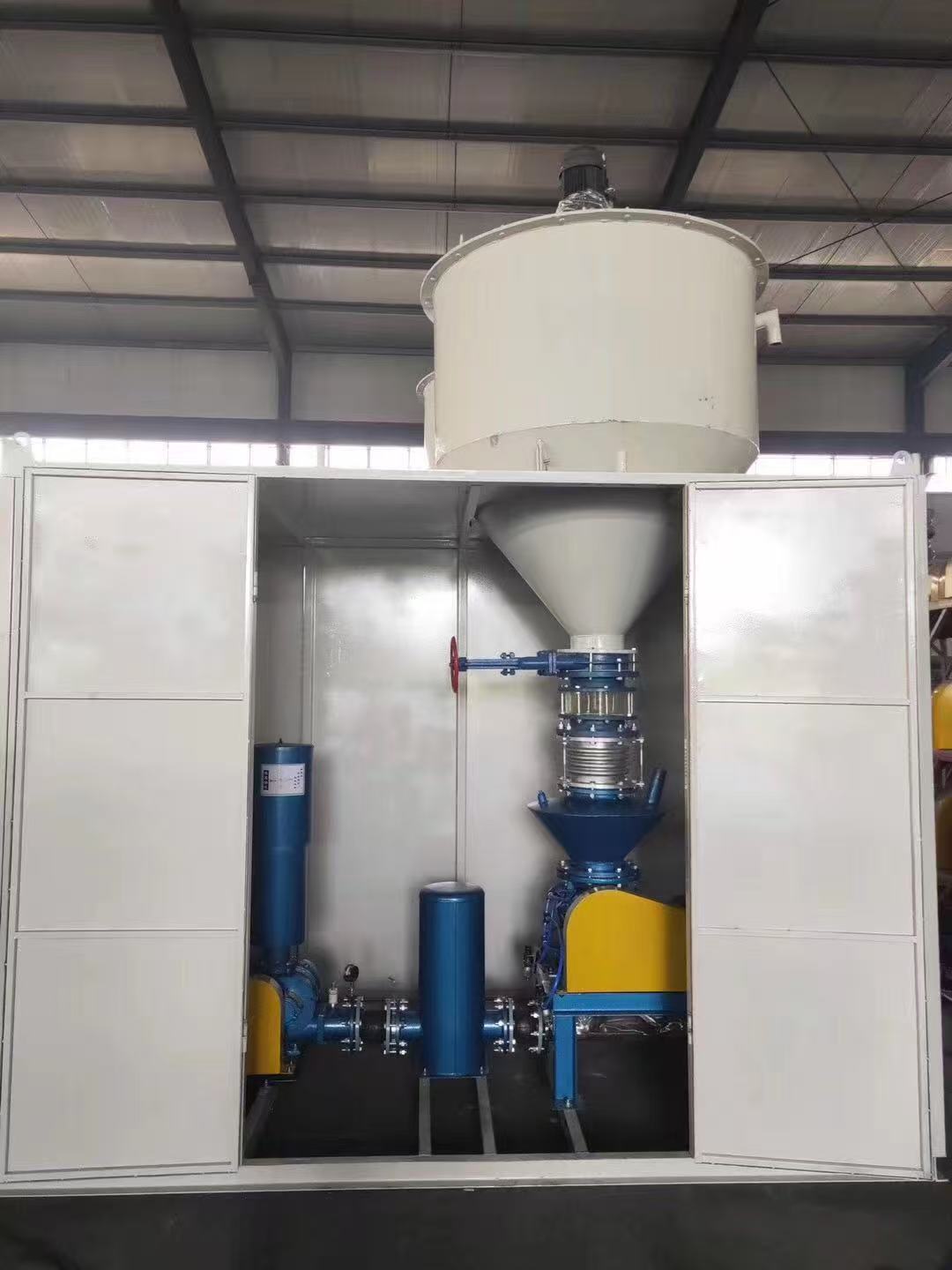

消石灰供给系统：

• 消石灰仓（设有料位计、除尘器、卸压装置）
• 定量给料机（螺旋或皮带计量）
• 喷射装置（高压风机辅助喷射）
• 设计用量：Ca/S摩尔比1.2~2.0

布袋除尘器：

• 收集脱硫反应产物和未反应的脱硫剂
• 滤袋材质：PPS或PTFE覆膜（耐温耐腐）
• 过滤风速：0.6~0.9 m/min
• 过滤面积：根据烟气量确定
• 效率要求：>99.9%

循环灰系统：

• 除尘器灰斗收集的固体物料
• 返料器（返料风机或螺旋输送机）
• 部分返回反应器继续参与反应（循环倍率5~20倍）
• 另一部分作为脱硫灰外排

2.3 辅助系统

脱硫灰处置系统：

• 脱硫灰仓（储存外排的脱硫灰）
• 脱硫灰输送设备（气力输送或埋刮板机）
• 脱硫灰综合利用率：可达70%以上（用于路基材料、土壤改良等）

工艺水系统：

• 雾化水喷入反应器（控制反应温度在最佳范围）
• 水量控制：烟气含湿量增加1%~3%
• 水质要求：工业循环水或中水

控制系统（DCS）：

• 入口SO₂浓度监测与给料量联动
• 反应器温度监控（最佳反应温度：140~180℃）
• 布袋除尘器压差监控
• 循环灰返料量自动调节

三、循环流化床脱硫工艺特点

3.1 技术优势

脱硫效率高： 效率85%~92%，满足一般地区排放标准

节水环保： 工艺水消耗仅为湿法的5%~10%，适合缺水地区

占地小： 反应器体积紧凑，系统布置灵活

投资适中： 约为湿法脱硫投资的60%~70%

无废水排放： 反应产物为干态粉末，无废水产生

负荷适应性好： 可在50%~100%负荷范围内稳定运行

协同脱除： 对HCl、HF等酸性气体也有一定脱除效果

3.2 局限性

不适合超低排放： 效率上限约92%，难以满足≤35mg/m³的超低要求

脱硫剂成本较高： 消石灰消耗量大于湿法

对煤质敏感： 高灰分、高硫分煤种运行成本上升

反应产物利用受限： 脱硫灰综合利用市场有限

3.3 与湿法脱硫对比

四、循环流化床脱硫选型要点

4.1 适用条件判断

以下情况优先选择循环流化床干法脱硫：

• 锅炉蒸发量：35~220t/h（中小型）
• 燃煤含硫率：St 1%~3%（中低硫煤）
• 水资源紧张或无废水处理条件
• 场地受限，无法布置湿法系统
• 已有脱硫装置但效率不达标的改造

4.2 设计参数确定

烟气参数：

• 烟气量（工况/标况）
• 入口SO₂浓度（mg/Nm³）
• 入口烟温（℃）
• 烟气成分（O₂、CO₂、H₂O等）

设计效率：

• 根据排放标准确定目标效率
• 一般地区：85%~90%
• 重点地区：90%~92%

Ca/S摩尔比：

• 通常设计值1.2~2.0
• 煤含硫率越高，所需摩尔比越大
• 需兼顾效率和运行成本

循环倍率：

• 循环倍率=循环灰量/脱硫灰外排量
• 通常5~20倍
• 循环倍率越高，脱硫效率越高

五、运行与维护

5.1 正常运行控制

反应温度控制：

• 最佳反应温度：140~180℃
• 通过雾化水调节
• 温度过低：脱硫效率下降
• 温度过高：消石灰活性降低

给料量调节：

• 根据入口SO₂浓度和目标效率
• 通过给料曲线或自动控制系统调节
• Ca/S比应保持在设定范围内

压差监控：

• 反应器压差：800~1200 Pa
• 布袋除尘器压差：1500~2000 Pa
• 压差异常升高：检查布袋堵塞或脱硫灰结壁

5.2 常见故障处理

故障一：反应器结壁

• 原因：脱硫灰在器壁沉积、结块
• 处理：增加吹灰频率、检查雾化水喷嘴、调整床料配比

故障二：布袋糊袋

• 原因：反应器温度过低导致湿度过高、滤袋材质不当
• 处理：提高反应温度、检查除湿措施、更换耐腐蚀滤袋

故障三：脱硫效率下降

• 原因：消石灰活性降低、给料系统堵塞、循环倍率下降
• 处理：检查消石灰品质、疏通给料系统、增加循环灰返料量

故障四：引风机入口粉尘超标

• 原因：布袋除尘器破袋、过滤风速过高
• 处理：检漏更换滤袋、调整过滤面积

5.3 维护保养计划

六、沧州中创环保CFB干法脱硫系统

沧州中创环保工程有限公司专业生产循环流化床干法脱硫系统，设备特点：

技术先进：

• 采用自主研发的多级循环流化技术，效率提升5%
• 反应器内置防结壁装置，运行稳定
• 智能控制系统，自动化程度高

经济耐用：

• 采用耐磨耐腐蚀内衬材料，使用寿命长
• 模块化设计，安装周期短
• 运维成本低，综合性价比高

工程案例：

• 某供热公司2×75t/h循环流化床锅炉CFB干法脱硫
• 某钢铁公司烧结机CFB脱硫项目
• 某化工厂40t/h锅炉干法脱硫改造

联系方式：13831739292

官网：www.zzzzzccccc.com

七、结语

循环流化床干法脱硫是中小型锅炉和缺水地区烟气治理的优选方案，具有投资适中、节水环保、占地小等优势。企业在选型时应充分考虑锅炉规模、煤质特性、排放标准和场地条件等因素，选择有工程经验的专业厂家，确保系统长期稳定运行。
